玻璃鋼冷卻塔系列設備

方形逆流式玻璃鋼冷卻塔

發布日期：2020-03-13 04:32 來源：未知

方形逆流式玻璃鋼冷卻塔




　　　　　　　　　　　　　　　　　　　　　三、方形逆流式玻璃鋼冷卻塔

說明
    設計參數：工業塔為：空氣濕球溫度τ=28℃，進塔水溫t1=42℃，出塔水溫t2=32℃；民用塔（低溫塔）τ=28℃，t1=37℃，t2=32℃。
冷卻塔代號意義如下：
以水溫降分：
    1、低溫降，設計水溫降5℃（低噪聲的代碼前以D表示，超低噪聲的以CD表示）；
    2、中、高溫降，水溫降10~25℃，代碼前以G表示；
以冷卻塔組成分：
    1、無水盤的（代碼最后以L表示）；
    2、淺水盤的（代碼最后以DP表示）；
    3、深水盤的（代碼最后以GP表示），深水盤的有效存水深度400mm，如要求加大水深，訂貨時須提出。
代碼中FN表示鋼結構方形逆流塔式。
    代碼中的數字表示冷卻塔的規格，以即設計工況下單臺冷卻塔冷卻水量，單位為m3/(立面及基礎圖所示的為二臺塔，實用可單排多臺或雙排多臺)。
選型及使用
    選型時需知冷卻水量Q和進塔水溫t1，出塔水溫t2，空氣濕球溫度τ，按本說明的熱力性能曲線定塔的規格。如超出熱力性能曲線范圍可將數據提供給我廠計算決定。
    冷卻塔的材料可耐-50℃低溫，但對于最冷月平均氣溫低于-10℃的地區訂貨時應說明，以便采取防結冰措施，冷卻塔造價需增加。
    循環水的濁度不大于50mg/l，短期不大于100mg/l。不宜含有油污和機械性雜質。必要時需采取消藻及水質穩定措施。
    冷卻塔的基礎所承載荷見"基礎埋板及荷載表"。
    冷卻塔的進出水管方向可按90°、180°、270°旋轉。
    布水系統是按名義水量設計的，如實際水量與名義水量相差±15%以上，訂貨時應說明，以便修改設計。
    冷卻塔進水溫度不超過60℃，如超過60℃訂貨時應說明。
    風機葉片安裝角度可調，但要保證角度一致且電機的電流不超過電機的額定電流。風機可短時低速倒轉以消冰。
    當用冷卻塔的水盤作水池時須另安裝"自動給水管"、"急速給水管"、"排污管"、"溢水管"，訂貨時須特別提出，冷卻塔報價不包括這部份價格。
    冷卻塔零部件在存放運輸過程中，其上不得壓重物，不得曝曬，且注意防火。冷卻塔安裝、運輸、維修過程中不得運用電、氣焊等明火，附近不得燃放爆竹焰火。如有阻燃要求，訂貨時應提出。

（一）、高中低溫降方形逆流式玻璃鋼冷卻塔

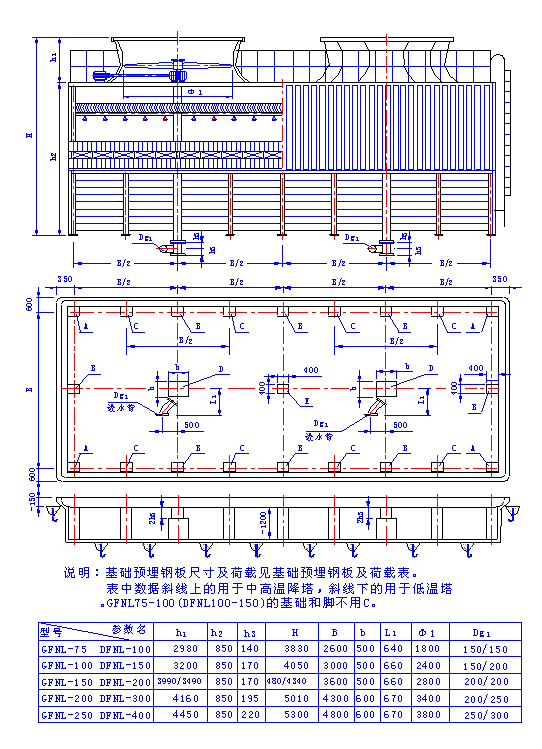

    1、GFNL-75~250、DFNL100~400立面及基礎圖

2、GFNL-300~700、DFNL500~1050立面及基礎圖

3、GFNDP-75~400、CFNDP75~400
DFNDP100~600 、DFNGP100~600立面及基礎圖

4、GFNDP-500~700、GFNGP500~700、
DFNDP-750~1050、DFNGP-750~1050立面及基礎

5、GFN系列中高溫降方形逆流式玻璃鋼冷卻塔主要參數表
  名稱 τ=28℃時 τ=27℃時 主要尺寸mm 風量 風機 電機功率 重 量t 進水 噪聲 　
       水量（m3/h） 水量（m3/h） m3/h 直徑 kW 壓力 dB（A）Dm 直徑
     參數 　 　 　 mm 　 104Pa 　 Dm
型號 △t= △t= △t= △t= △t= △t= 總高度 寬度B 　 　 　 自重 運轉重 　 　 (m)
　 10℃ 20℃ 25℃ 10℃ 20℃ 25℃ 　 　 　 　 　 　
GFNL-75 75 66.9 65.8 86.3 73.6 71.8 3830 2600 68000 1800 3.0/1.5 1.9 2.44 6.2 59 3.02
GFNDP-75 4390 2.16 3.78
GFNGP-75 4690 2.46 5.7
GFNL-100 100 89.2 87.7 115 98.1 95.7 4050 3000 88000 2400 4.0/2.0 2.4 3.12 6.3 60.5 3.47
GFNDP-100 4670 2.71 4.87
GFNGP-100 4970 3.21 7.53
GFNL-150 150 137.4 136.2 172.2 150.2 147.4 4340 3600 121000 2800 5.5/2.7 3.1 4.13 6.5 62 4.15
GFNDP-150 4960 3.55 6.66
GFNGP-150 5260 4.44 10.56
GFNL-200 200 182.8 181.3 229.1 199.8 196.5 5010 4300 161000 3400 7.5/3.7 4.2 5.69 5.8 62 4.94
GFNDP-200 5690 4.84 9.28
GFNGP-200 5990 5.71 14.59
GFNL-250 250 228.2 226.3 286 249.4 245.3 5300 4800 201000 3800 11/5.5 5.1 6.94 6 62.5 5.51
GFNDP-250 6040 5.9 11.43
GFNGP-250 6340 6.76 17.82
GFNL-300 300 237.6 271.3 342.9 299.1 294.1 5900 5300 241000 3800 15/7.5 6.4 8.64 6.4 62.5 6.08
GFNDP-300 6700 7.38 14.12
GFNGP-300 7000 8.44 21.92
GFNL-400 400 364.4 361.4 456.7 398.3 391.8 6140 6000 321000 4200 15/7.5 8.22 11.1 6.5 62.5 6.88
GFNDP-400 6980 9.48 18.12
GFNGP-400 7280 10.65 27.93
GFNL-500 500 455.2 451.5 570.5 497.6 489.4 6440 6800 401000 4200 11月22日 10.6 14.23 6.8 63 7.79
GFNDP-500 7290 12.21 23.31
GFNGP-500 7590 13.64 35.84
GFNL-600 600 546 541.5 684.3 596.9 587.1 6950 7300 481000 4700 30/15 12.3 16.56 7 63.8 8.36
GFNDP-600 7900 14.16 26.95
GFNGP-600 8200 15.73 41.31
GFNL-700 700 638 635.7 799.6 697.4 685.9 7150 7800 560000 4700 30/15 14.9 19.76 7 64.6 8.93
GFNDP-700 8100 17.02 31.62
GFNGP-700 8400 18.74 47.94

說明：
    1、表中所列濕球溫度τ=28℃τ=27℃工況下，△t=5℃時，t1=37℃，t2=32℃；△t=8℃時t1=40℃，t2=32℃的冷卻水量。
    2、表中噪聲值為夜間電機低速運轉，并設有滴水吸聲墊的數值，不設滴水聲墊將比表中數值高5dB（A）

6、DFN系列低溫降方形逆流式玻璃鋼冷卻塔主要參數表
      名稱
τ=28℃時 τ=27℃時 主要尺寸mm 風量 風機 電機功率 重 量t 進水 噪聲dB（A） 當量
       水量（m3/h） 水量（m3/h） m3/h 直徑 kW 壓力 直徑
      參數 　 　 　 mm 　 104Pa Dm(m)
型號 △t= △t= △t= △t= 總高度 寬度B 　 　 　 自重 運轉重 　 Dm 10m 16m 　
　 5℃ 8℃ 5℃ 8℃ 　 　 　 　 　
DFNL-100 100 74.4 118.7 86 3830 2600 62000 1800 3.0/1.5 1.9 2.44 6.2 59 52 47 3.02
DFNDP-100 4390 2.16 3.78
DFNGP-100 4690 2.46 5.7
DFNL-150 150 109.8 175.1 126.9 4050 3000 84000 2400 4.0/2.0 2.6 3.32 6.3 60.5 54 50.6 3.47
DFNDP-150 4670 2.91 5.07
DFNGP-150 4970 3.31 7.63
DFNL-200 200 148.9 237.4 172.1 4340 3600 115000 2800 5.5/2.7 3.13 4.13 6.5 62 55.6 52.3 4.15
DFNDP-200 4960 3.55 6.66
DFNGP-200 5260 4.44 10.56
DFNL-300 300 224.9 350.6 258.3 5010 4300 158600 3400 7.5/3.7 4.4 5.88 5.8 62 57.8 54.5 4.94
DFNDP-300 5690 5.04 9.48
DFNGP-300 5990 5.91 14.79
DFNL-400 400 299.9 467.4 344.4 5300 4800 213000 3800 11/5.5 5.3 7.14 6 62.5 58.8 55.7 5.51
DFNDP-400 6040 6.1 10.57
DFNGP-400 6340 6.96 18.02
DFNL-500 500 374.9 584.3 430.4 5900 5300 265000 3800 15/7.5 6.6 8.85 6.4 62.5 59.3 56.2 6.08
DFNDP-500 6700 7.58 13.11
DFNGP-500 7000 8.64 19.7
DFNL-600 600 448.5 698.9 514.9 6140 6000 317500 4200 15/7.5 8.42 11.3 6.5 62.5 60.5 57.4 6.88
DFNDP-600 6980 9.68 24.56
DFNGP-600 7280 10.85 28.13
DFNL-750 750 561.7 875.3 644.9 6440 6800 400000 4200 11月22日 10.8 14.5 6.8 63 61.4 58.4 7.79
DFNDP-750 7290 12.41 23.51
DFNGP-750 7590 13.84 36.04
DFNL-900 900 673.4 1049.5 773.2 6950 7300 490000 4700 30/15 12.5 16.76 7 63.8 62.9 60 8.36
DFNDP-900 7900 14.36 25.46
DFNGP-900 8200 15.93 38.13
DFNL-1050 1050 786.6 1225.9 903.1 7150 7800 556000 4700 30/15 15.1 19.97 7 64.6 63.1 53.9 8.93
DFNDP-1050 8100 17.22 31.82
DFNGP-1050 8400 18.94 48.14

說明：
    1、表中所列濕球溫度τ=28℃τ=27℃工況下，△t=5℃時，t1=37℃，t2=32℃；△t=8℃時t1=40℃，t2=32℃的冷卻水量。
    2、表中噪聲值為夜間電機低速運轉，并設有滴水吸聲墊的數值，不設滴水聲墊將比表中數值高5dB（A）


（二）、超低噪聲方形逆流式玻璃鋼冷卻塔

1、CDFNL-100~1050立面及基礎圖

2、CDFNDP-100~600
CDFNGP-100~600型立面及基礎圖



3、CDFNDP-100~600
CDFNGP-100~600型立面及基礎


4、CDFN系列超低噪聲方形逆流式玻璃鋼冷卻塔主要參數表

      名稱 τ=28℃時 τ=27℃時 主要尺寸mm 風量 風機 電機功率 重 量t 進水 噪聲dB（A） 當量
       水量（m3/h） 水量（m3/h） m3/h 直徑 kW 壓力 直徑
      參數 　 　 　 mm 　 104Pa Dm(m)
型號 △t= △t= △t= △t= 總高度 寬度A×B 　 　 　 自重 運轉重 　 Dm 10m 16m 　
　 5℃ 8℃ 5℃ 8℃ 　 　 　 　 　
CDFNL-100 100 74.4 118.7 86 4330 3700×2600 62000 1800 3.0/1.5 2.37 2.91 6.2 54.5 47.5 42.5 3.02
CDFNDP-100 4890 2.7 4.32
CDFNGP-100 5190 3.07 6.31
CDFNL-150 150 109.8 175.1 126.9 4550 4200×3000 84000 2400 4.0/2.0 3 3.72 6.3 56 49.5 46.1 3.47
CDFNDP-150 5170 4.39 6.55
CDFNGP-150 5470 4.01 8.33
CDFNL-200 200 148.9 237.4 172.1 5690 5100×3600 115000 2800 5.5/2.7 3.81 4.85 6.5 57.5 51.1 47.8 4.15
CDFNDP-200 6310 4.37 7.48
CDFNGP-200 6610 5.46 11.68
CDFNL-300 300 224.9 350.6 258.3 6360 6000×4300 158600 3400 7.5/3.7 5.17 6.65 5.8 58 53.8 50.5 4.94
CDFNDP-300 7040 5.92 10.39
CDFNGP-300 7340 7.02 15.9
CDFNL-400 400 299.9 467.4 344.4 6650 6640×4800 213000 3800 11/5.5 6.27 8.11 6 58.5 54.8 51.7 5.51
CDFNDP-400 7390 7.26 12.79
CDFNGP-400 7690 8.31 19.37
CDFNL-500 500 374.9 584.3 430.4 6900 7300×5300 265000 3800 15/7.5 7.74 9.99 6.4 58.5 55.3 52.2 6.08
CDFNDP-500 7700 8.93 15.67
CDFNGP-500 8000 10.21 23.69
CDFNL-600 600 448.5 698.9 514.9 7140 8200×6000 317500 4200 15/7.5 9.95 12.83 6.5 59 57 53.9 6.88
CDFNDP-600 7980 11.47 21.11
CDFNGP-600 8280 12.89 30.17
CDFNL-750 750 561.7 875.3 644.9 7440 9240×6800 400000 4200 11月22日 12.51 16.14 6.8 58.5 56.9 53.9 7.79
CDFNDP-750 8292 14.41 25.51
CDFNGP-750 8590 16.1 38.3
CDFNL-900 900 673.4 1049.5 773.2 7650 9980×7300 490000 4700 30/15 14.51 18.77 7 60.3 59.4 56.5 8.36
CDFNDP-900 8600 16.71 29.5
CDFNGP-900 8900 18.56 44.14
CDFNL-1050 1050 786.6 1225.9 903.1 7850 10640×7800 556000 4700 30/15 17.58 22.45 7 61.1 59.6 50.4 8.93
CDFNDP-1050 8800 20.08 34.68
CDFNGP-1050 9100 22.11 51.31

說明：
    1、表中所列濕球溫度τ=28℃τ=27℃工況下，△t=5℃時，t1=37℃，t2=32℃；△t=8℃時t1=40℃，t2=32℃的冷卻水量。
    2、表中噪聲值為夜間電機低速運轉，并設有滴水吸聲墊的數值，不設滴水聲墊將比表中數值高5dB（A）
